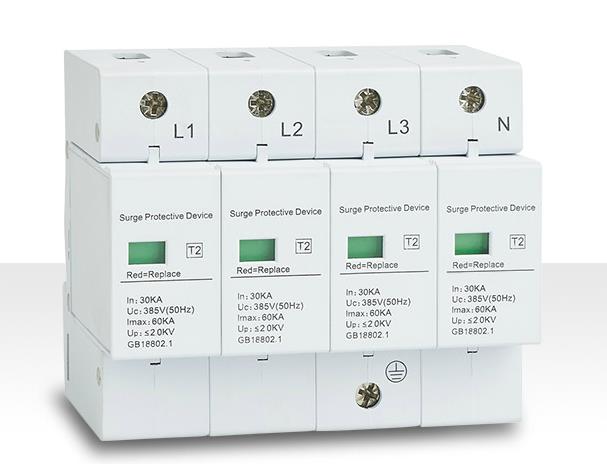

HL1-B100/4P、HL1-B120/4P浪涌SPD——聚焦行業自律

浪涌防護器HL1-B100/4P適用于低壓供電系統的精細保護?？筛鶕?jù)不同的交直流電源選擇不同的規格。由于終端設備與原浪涌保護器（SPD）距離較大，容易在線路之上產生振蕩過電壓或誘發其它過電壓。對終端設備進行精細的電源浪涌保護，與HL1-B120/4P浪涌保護器相結合，具有更好的保護效果。

國務院下發文件取消防雷產品使用行政審批之后，HL1-B120/4P防雷產品一度出現全面放松管制的局面，防雷協會通過向社會和公眾宣傳本市行政區域之內HL1-B120/4P浪涌保護器“白名單”，充分發揮行業自律作用，規范市場秩序，對提高產品質量起到積極作用，促進防雷產品市場公平競爭和健康發展，保障公眾防雷安全。

各級過電壓保護器參數

如果spd1安裝在建筑物的主配電室，則三個開關式SPD可以滿足系統的要求。即使整個供電系統采用TN-S方式，且主配電室的N和PE為同一接地點，所以在我國配電室主配電柜內安裝三只開關SPD，也能滿足其工作的系統要求。N不能加到地上。

spd1選擇的推薦參數如下：

最大連續工作電壓UC=440V

最大放電電流：一般按規范要求或設計或參考標準要求計算

保護等級：up≤2.5KV

響應時間：TA≤100ns

（2）spd2

二次電源浪涌保護器HL1-B100/4P是應用最廣泛的產品，雷電電磁脈沖會沖擊lpz1地區的電力線路，由侵入引起的20KA超過雷電電流的情況并不多見，因此，作為限壓浪涌保護器的第二級電涌保護器的額定入流定位在20～40ka。

spd2推薦技術參數如下：

最大持續工作電壓：UC=260~320v

額定放電電流（820μs）in=20KA

最大放電電流（820μs）IMAX=40ka

保護等級：up≤1.5kV

響應時間：TA≤25ns

（3）spd3

第三次電平電源浪涌保護器HL1-B100/4P一般安裝在重要設備的后端，所謂精細保護。

spd3的推薦技術參數如下：

最大連續工作電壓UC=255v

額定放電電流（820μs）：in L→n 3KA n→PE 5ka

電壓保護等級升：L→n≤1.25kv L→PE≤1.5kV

響應時間：TA≤25ns

HL1-B100/4P、HL1-B120/4P浪涌SPD相關型號

HL1-B100/4P、HL1-B120/4P、HL1-B150/4P、HL1-B160/4P、HL1-B80/4P、HL1-B60/4P
