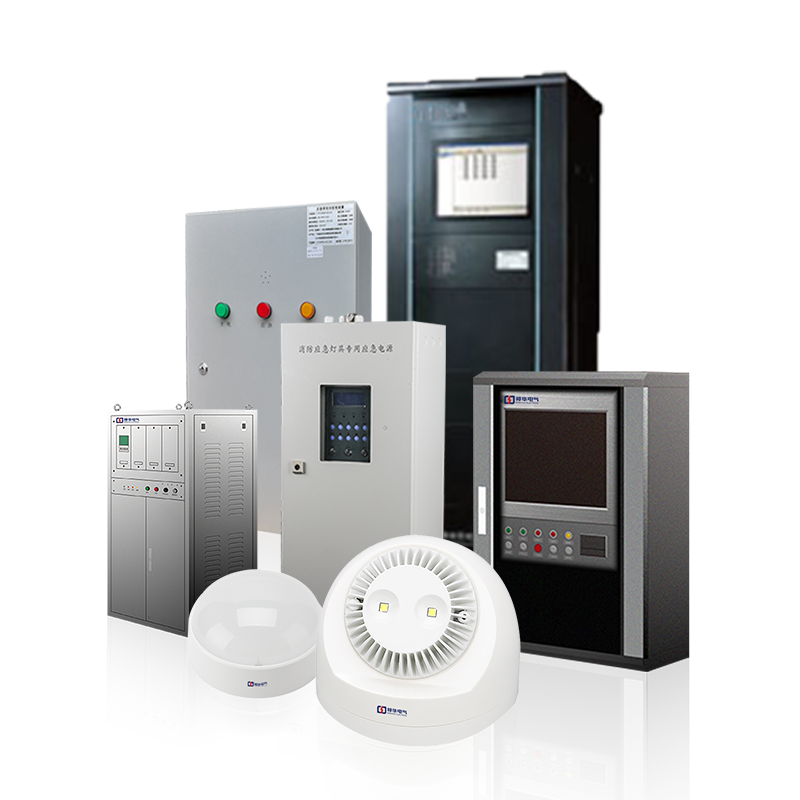

應急照明XC- FP-100W-04分配電裝置系統構成

智能集中供電集中控制消防應急照明及疏散指示系統XC- FP-100W-04是利用智能網絡技術，將建筑物之內所有消防應急標志燈和消防應急燈組成智能網絡系統的智能網絡系統。當發生火災時，系統軟件的程序計算公式可根據火災發生的地點自動生成疏散方案，并能快速、智能地指示最佳疏散路線，避免人員傷亡，是公共建筑領域最先進的緊急疏散系統之一最大程度之上。

針對XC- FP-100W-04智能集中供電集中控制消防應急照明及疏散指示系統，公司開發了符合gb51309-2018《消防應用標準》要求的XC- FP-100W-04應急照明產品。

消防疏散系統主要型號

XC- FP-100W-04、XC- FP-350W-08、XC- FP-700W-08

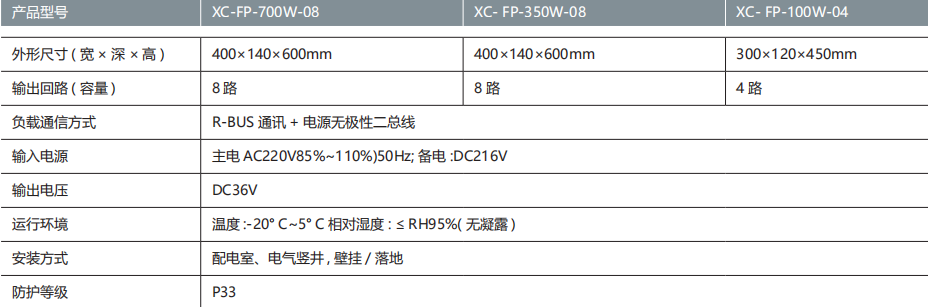

參數型號圖

應急照明XC- FP-100W-04分配電裝置系統供電要求

根據GBt16895.21-2011第414.3條，XC- FP-100W-04應急照明系統的主電源必須符合GB 19212.7-2012《變壓器、電抗器安全》的規定，供電電壓1100V及下列的電源裝置及類似產品第7部分：帶安全隔離變壓器和內置式安全隔離變壓器的電力裝置只有在規定了裝置的特殊要求和試驗（相當于iec61558-2-6:2009）時，才能滿足要求。GB 19212.7-2012要求安全隔離變壓器的輸入和輸出繞組間有雙重絕緣或加強絕緣。應急照明系統的一次端通常為220V，如果電源不滿足安全隔離要求，當變壓器絕緣損壞時，將220V電壓接入SELV系統。無論二次側的輸出電壓有多低，都有可能造成觸電事故。

a類應急照明系統的供電部分由XC- FP-100W-04應急照明設備制造商設計采購。但在現行國家標準GB 17945-2010及其新版之中，XC- FP-100W-04應急照明配電箱和集中電源的供電部分僅要求“系統設備的主電源降壓裝置不得采用阻容降壓方式”，考慮到除電源之外，普通電源的成本低于安全隔離，一些廠家沒有使用符合gb19212.7-2012要求的安全隔離電源，只使用普通降壓電源，不能滿足SELV系統的要求。

應急照明系統的設計人員應在系統設計之中彌補這一缺陷，并在設計文件之中對a類應急照明系統的主電源提出附加要求，即XC- FP-100W-04應急照明配電箱或集中電源的供電部分必須是安全的隔離電源應符合gb19212.7-2012的要求，以促使制造商在制造相關設備時購買安全隔離電源，使應急照明系統滿足電擊防護的要求。
