一級浪涌保護器指的是用于總配電柜的第一級浪涌防護產品，該產品需要能承受T1雷電浪涌測試試驗。

第一級浪涌保護器目的是防止浪涌電壓直接從LPZ0區傳導進入LPZ1區，將數萬至數十萬伏的浪涌電壓限制到2500—3000V。

常見的一級浪涌保護器有12.5kA,15kA,25kA,50kA四種規格，按國標要求一級浪涌保護器參數需滿足Iimp≥12.5kA,Up≤2.5kV就可以了。

什么叫10/350波形?

  10/350是表示沖擊脈沖電競時間變化的數據。腫10(微秒)表示沖擊脈沖到達9o%電流峰值的時間，而350表示從電流峰值到半峰值的時間(T2) 。

  事實上，不管成因是否為雷擊，任何-個持續時間在850毫秒的高峰值電流(Ipea)對于任何-種以半導體元件為主的保護器都是致命的。

現在我們可以明確:

  IEC 61312-1標準文件的制定者們采用了10/50波形這個事實。然而，通過該標準文件的IEC TC 81委員會會議還在其標準文件中宣稱“采用10/350 測試波形的理由就是:常見雷擊的‘半峰值’時間就是350毫秒?！?/p>

確定10/350測試波形到底應該以什么樣的技術數據為基礎?

  既然IEC確定10/350 波形是根據這樣的理由,現在我們對這種理由的正確性做出分析。

   IEC 61843-1號文件將IEC 61312-1指定為雷電浪涌測試參數的唯一-規范性文件。

      由于雷擊的能量是非常巨大的，需要通過分級泄放的方法，將雷擊能量逐步泄放到大地。第一級浪涌保護器可以對于直接雷擊電流進行泄放，或者當電源傳輸線路遭受直接雷擊時傳導的巨大能量進行泄放，對于有可能發生直接雷擊的地方，必須進行CLASS—I的防雷。第二級防雷器是針對前級防雷器的殘余電壓以及區內感應雷擊的防護設備，對于前級發生較大雷擊能量吸收時，仍有一部分對設備或第三級防雷器而言是相當巨大的能量會傳導過來，需要第二級防雷器進一步吸收。同時，經過第一級防雷器的傳輸線路也會感應雷擊電磁脈沖輻射LEMP，當線路足夠長感應雷的能量就變得足夠大，需要第二級防雷器進一步對雷擊能量實施泄放。第三級防雷器是對LEMP和通過第二級防雷器的殘余雷擊能量進行保護。

電源第一級防護：

根據國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。

所以第一級浪涌保護器需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA即可。

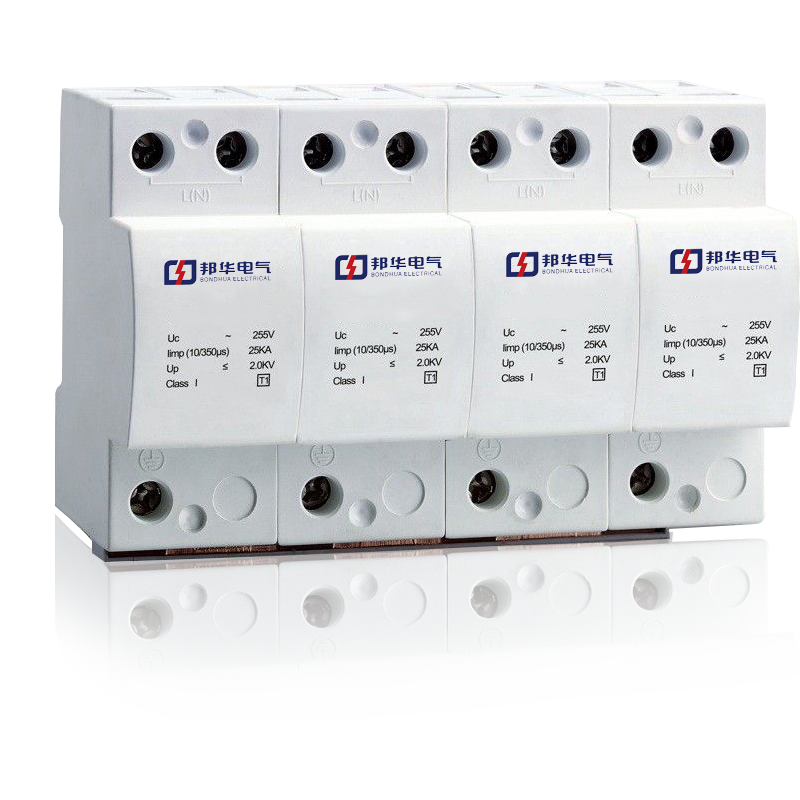

主要參數：

最大持續工作電壓：320V AC

沖擊電流Iimp:12.5kA (10/350μs)

標稱放電電流In:12.5kA (10/350μs)

保護水平：≤1.2kV

保護模式：L1/L2/L3，N-PE

響應時間：≤25ns

外形尺寸：97*144*65mm

推薦接線線徑：L/N （10mm2）； PE（16mm2）

推薦后備保護熔斷器額定電流值：：100~125A
